门窗“洞口测量和施工安装”图解！

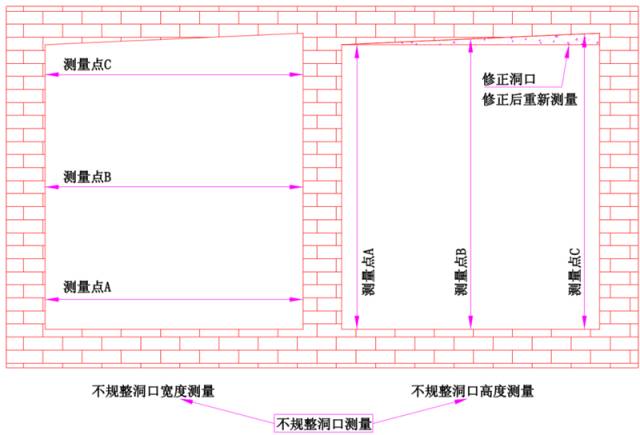

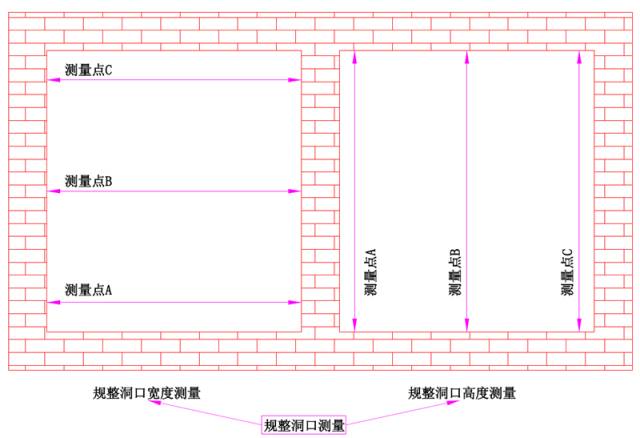

洞口测量点的选取尽可能是较为平整的面，有明显凸点或者凹点会严重影响测量结果。

2.转角窗的测量

测量转角窗洞口时，高度测量跟常规洞口基本一致，但在测量外沿宽度(W1\W2)与内沿宽度(W3\W4)时，则有明显的区别。一般来说，测量宽度都以外沿尺寸为准：正面测量时，量出阳台顶面外侧转角至外侧墙体的距离，记录为W1；侧面测量时，同样量出阳台顶面外侧转角至外侧墙体的距离，记录为W2；测量出W1、W2宽度后，还必须测量窗台或者墙身的厚度。因为墙身的厚度与产品系列的选用以及准确的产品安装位置都会影响成品的宽度尺寸。

3.弧形窗的测量

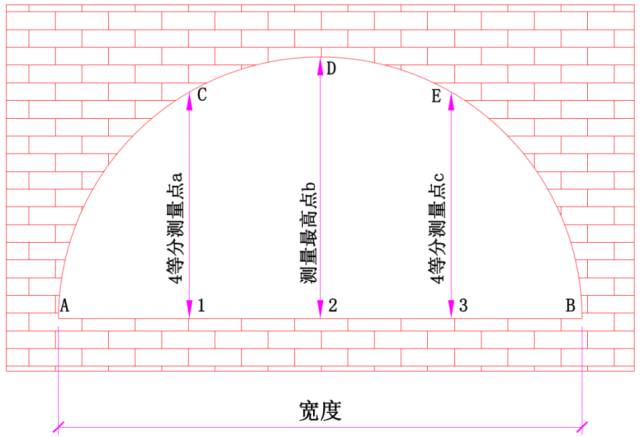

如图,先测出弦长和弧高，然后把弦长分成若干份。在AB 上标出对应点1、2、3， 先测出A1、A2、A3 的尺寸，再测出C1、D2、E3的尺寸（测量过程中一定要保证C1、D2、E3 与AB 垂直）。记录好几组测量数据后，在电脑或者图纸上描图,根据测量的C、D、E点，用圆滑的曲线描绘出弧形的洞口尺寸，弦长分成的等分越多，描绘出来的洞口尺寸越准确（除上述方法外，也可以用纸皮套在洞口上画线，画出洞口的轮廓，再从纸皮上测量相应的尺寸）。
